CAD中直線與平行線的用法及含義
直線和平行線在CAD中怎么用？我們在等軸測模式下繪制直線主要有好幾種方法，而在等軸測模式下繪制平行線，我們可使用復制或者偏移命令來實現。
1.極軸繪制直線

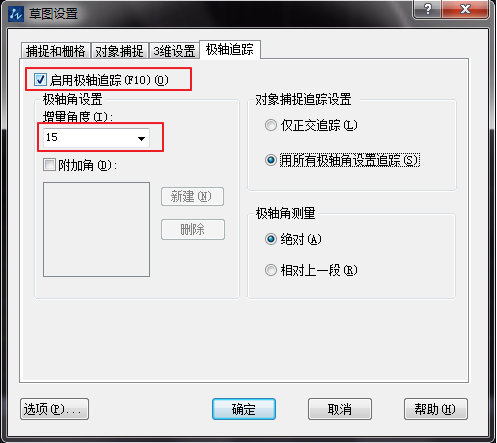

我們在 在等軸測模式下，開啟極軸追蹤、對象捕捉和自動追蹤功能，并在草圖設置對話框中的極軸追蹤選項卡中設置<極軸角的增量角為15度。這樣就能更方便地捕捉到特殊角度的極軸，快速定位特殊角度的直線。
2.正交模式繪制直線
與三個直角坐標軸均不平行的一般位置直線，可關閉正交模式，沿軸向測量獲得該直線兩個端點的軸測投影，然后連接其端點的投影點，即可繪制一般位置直線的軸測圖。與直角坐標軸平行的直線，可在等軸測模式下打開正交模式，使直線與相應的軸測軸平行。對于平面多邊形，其軸測圖是由邊線的軸測圖投影連接而成的，因此可以將等軸測多邊形分解為多條直線來繪制。
3.極坐標軸繪制
繪制的直線與不同的軸測軸平行時，輸入的極坐標值與極坐標角度將不同。
當直線不與任何軸平行時，先通過測量定位直線兩端點，然后繪制連線。
當直線與X軸平行時，極坐標角度輸入30度或者-150度。
當直線與Y軸平行時，極坐標角度輸入-30度或者150度。
當直線與Z軸平行時，極坐標角度輸入90度或者-90度。
