怎么用CAD繪制雙人床
平時在用CAD做設計的時候，想繪制一張床但是無從入手？中望CAD為大家?guī)砝L制雙人床的教程。

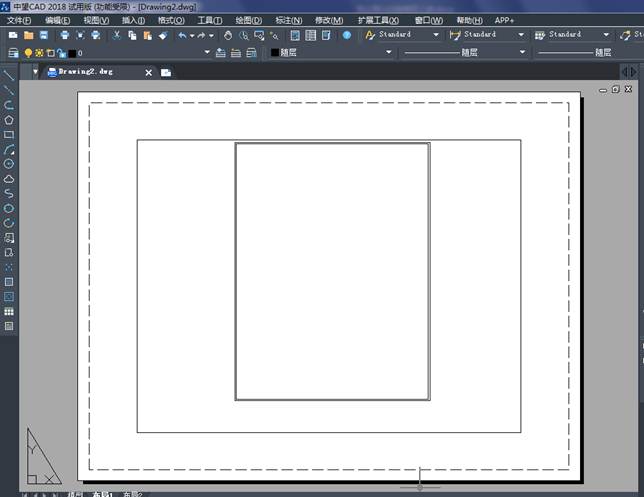

1、在CAD中輸入快捷鍵REC，根據系統提示先選取一個點之后，輸入@1500,2008，繪制一個1500*2008的直角矩形，然后輸入O命令進行向內偏移10個單位，如圖所示。

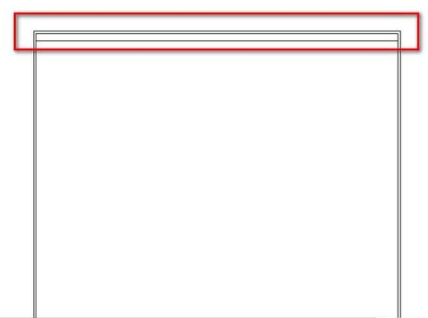

2、輸入REC，在剛才所畫的直角矩形的左上角作為第一點，然后輸入（1480，-30），畫出一個小的直角矩形，如圖所示。
3、繼續輸入REC，根據提示“指定第一個角點或[倒角（C）/標高（E）/圓角（F）/厚度（T）/寬度（W）]”選擇F，設置圓角的半徑為50個單位，回一個580*260的圓角矩形。
4、接下來一步就是做出枕頭的樣子， 我們把剛才第三步所畫的圓角矩形選中然后按下快捷鍵O進行偏移，向內偏移10個單位，這樣就可以畫出枕頭的樣子。

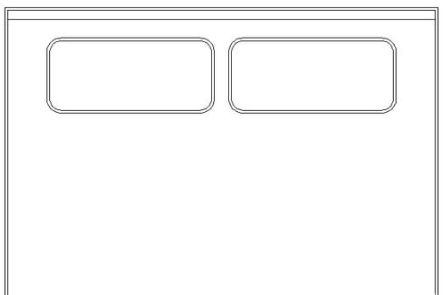

5、輸入M移動命令，將枕頭移動到床內，離左邊110個單位，里上面150個單位，然后復制另一個枕頭到右邊，距離相同，如圖所示。
6、選擇床輪廓的內矩形，然后輸入x進行分解，選中右邊的線條輸入O進行偏移先偏移300，然后選中偏移的線在偏移30，接著在往左偏移30，然后相同的下面的線也是偏移300,30,30，如圖所示。
7、輸入SPL畫出三天曲線，效果如圖所示

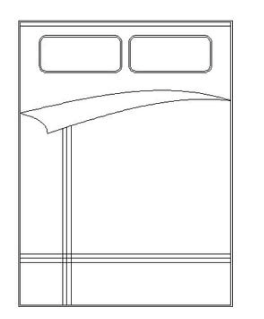

8、輸入TR快捷鍵，進行修剪，修剪的效果如圖所示
9、再輸入REC繪制一個500*500的直角矩形，然后向內偏移三次，分別是10,128,72，然后打開正交模式，輸入L命令，在小矩形的中心出畫兩條直線。

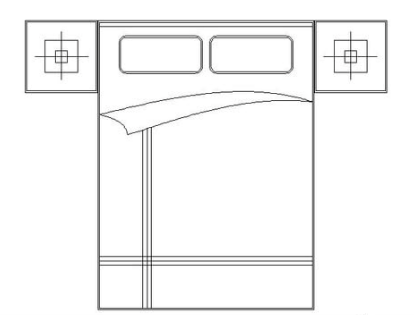

10、將剛才所畫的床頭柜移動到床的旁邊，然后在鏡像復制另一個就可以了，如圖所示，到這里為止我們的雙人床全部畫完了。
