CAD如何把圖紙比例尺改為1：300? 那么接下來跟著小編一起來學習如何修改CAD圖紙的比例尺
1、首先,繪制一張比例尺的圖，此時標注的比例為1:1的比例尺

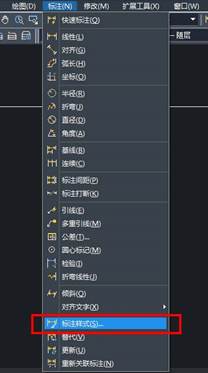

2、接著,點擊上方的標注、再在下拉列表中的標注樣式

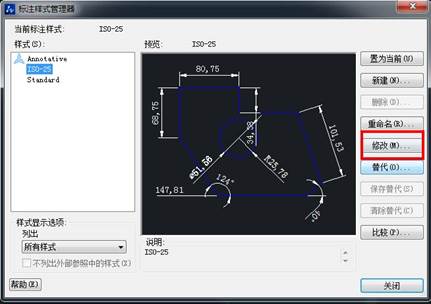

3、然后,在樣式管理器中選擇修改

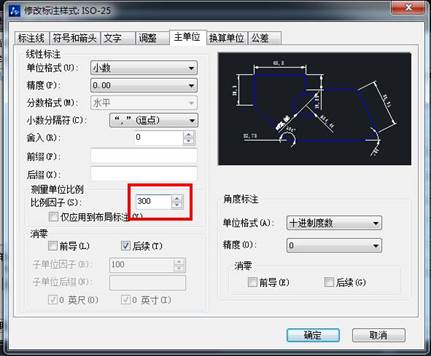

4、最后,在樣式管理器中選擇”主單位”，并把測量單位比例的比例因子調整到300

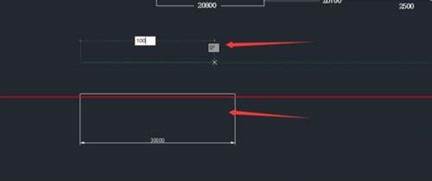

5、進行測試,繪制一條單位為100的線，再進行標注

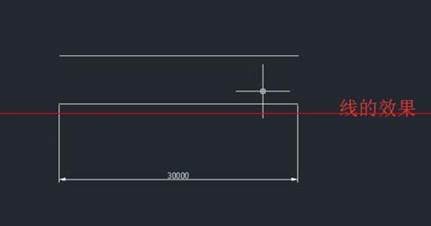

6、則會看到標注的單位30000
