CAD中的標注關聯是什么

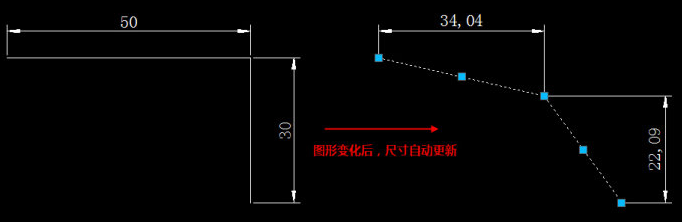

CAD的標注關聯就是標注跟圖形相關聯,例如你捕捉一條直線的兩個端點進行標注,當你拖動直線的夾點改變直線的長度時,標注會自動跟隨變化。這樣當你更改了圖形之后不必再改變圖形的標注,可以大大提高編輯圖紙的效率。

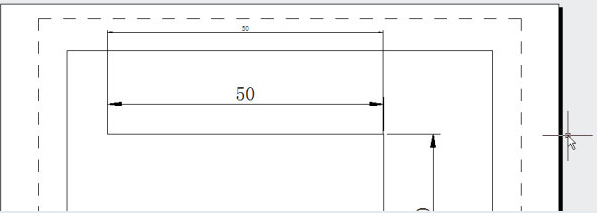

除此以外,如果在布局空間標注視口中的圖形的話,標注關聯后可以使圖紙空間的標注值與模型空間的標注值一致,對于一些經常使用布局的設計師來說也比較方便。
標注是否關聯可以用變量來控制,變量是“dimassoc”。設置為0時,新建的標注是散的;設置為1時,標注是整體,但不關聯;設置為2時,標注關聯。
