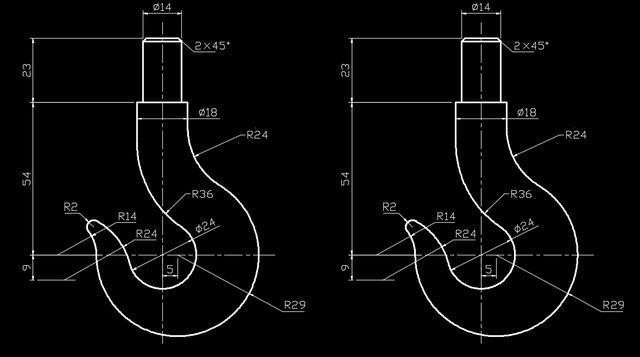

用CAD繪制機械零件真的是超級方便，不僅有著其精確性而且極大地避免了手工制圖的誤差。今天給大家講一下怎么繪制吊鉤。

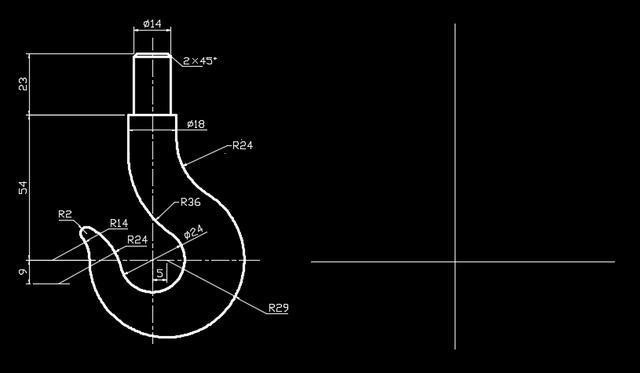

1.打開CAD制圖軟件，繪制兩條相互垂直的定位線。
2.以上面的定位線交點為圓心繪制直徑為24（即半徑12）的小圓，然后將豎線向右偏移5，以其與橫軸的交點為圓心繪制半徑為29的圓。

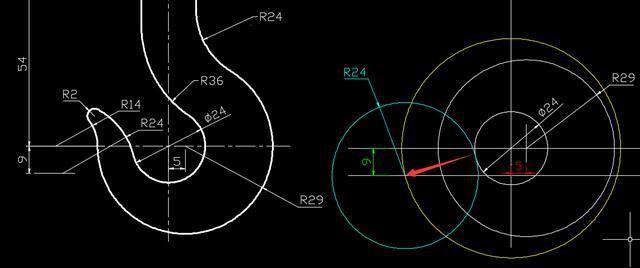

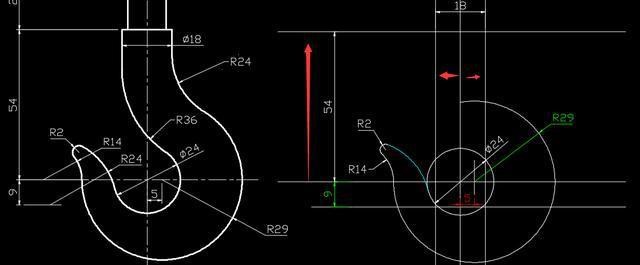

3.將橫軸向下偏移9，將直徑為24的小圓向外偏移24與下面偏移的水平線相交于一點，并以此點為圓心繪制半徑為24的圓。效果如下圖所示。

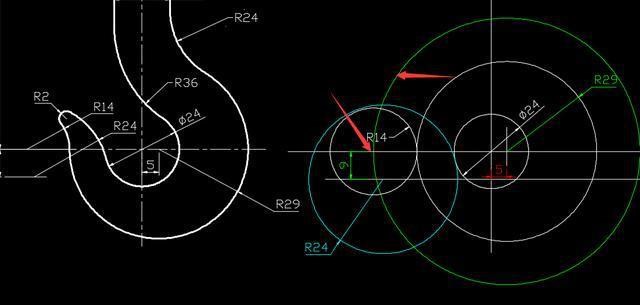

4.將半徑為29的圓向外偏移14與第一條水平橫線相交于一點，以該點為圓心繪制半徑為14的圓。

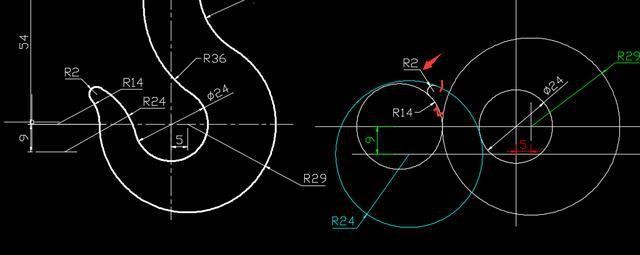

5.在命令欄中輸入F并回車，設半徑值為2，在半徑14和半徑24的圓中間繪制一個半徑為2的小圓，如下圖箭頭所示處。
6.在命令欄中輸入TR，并回車兩次。對不需要的部分線條進行修剪去除。
7.打開移動工具對定位線進行偏移，效果如下。

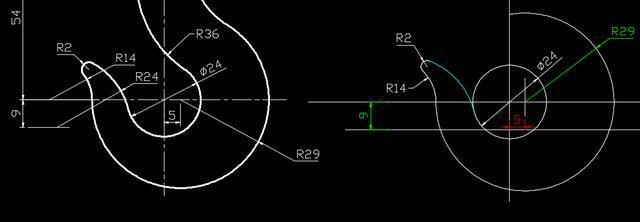

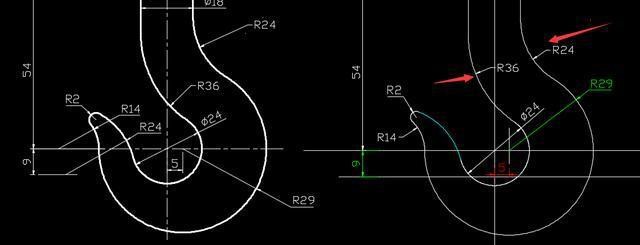

8.再次輸入F，繪制右側的圓弧形狀。

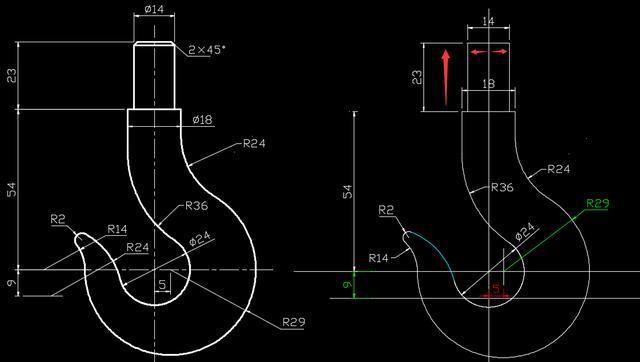

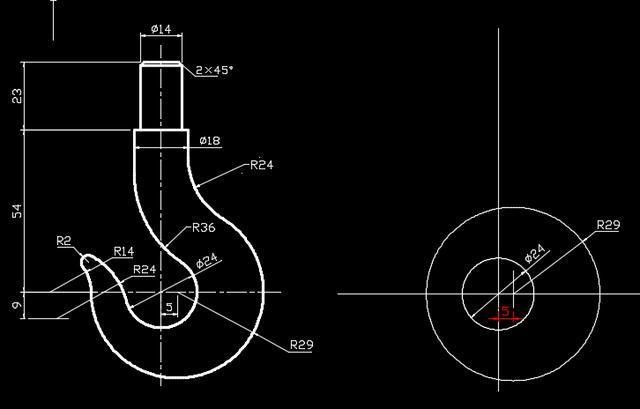

9.再次利用偏移得到吊鉤上半部分的14寬和23高，如下圖。

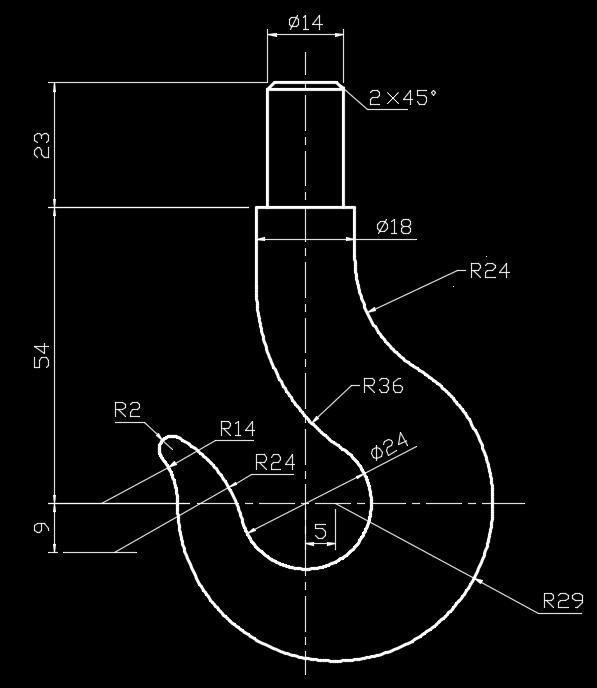

10.將定位線修改為center線型（以免影響觀感），將吊鉤的輪廓線條加粗就完成全部操作啦。
是不是很簡單呢？趕快動手試試吧！
