我們在日常使用CAD軟件進行繪圖的時候，為了使CAD圖紙顯示詳細，經常會對CAD圖紙進行標注。如果需要給CAD圖紙的標注添加上前后綴，該如何操作？今天和大家分享一下，CAD圖紙標注怎么添加前后綴？具體演示操作如下：

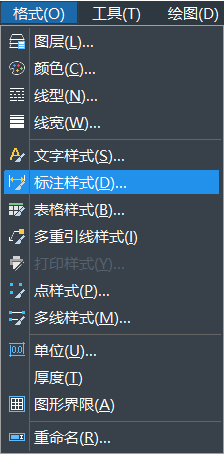

1、 首先打開CAD軟件，點擊工具欄格式，下拉繼續點擊“標注樣式”，如下圖所示。

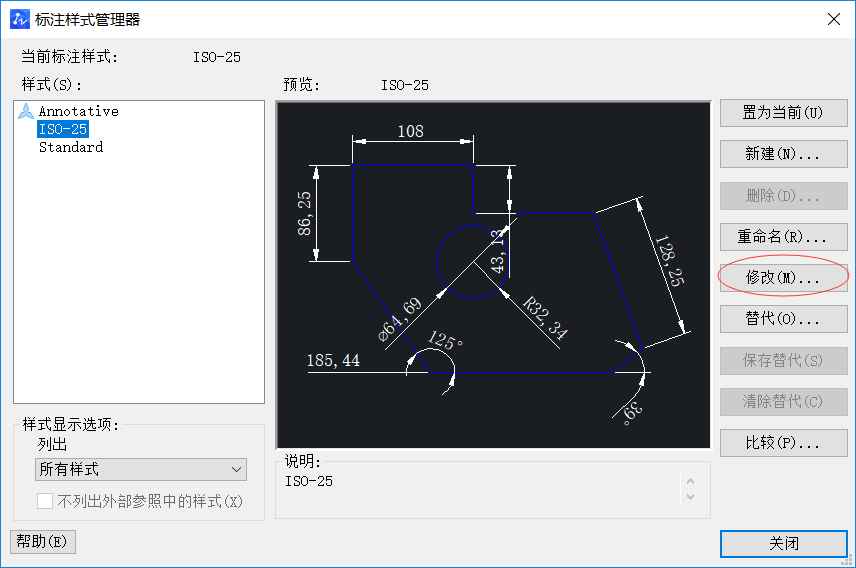

2、點擊標注樣式后彈出標注管理器對話框，點擊右側修改按鈕，點擊修改后彈出對話框如下圖所示。

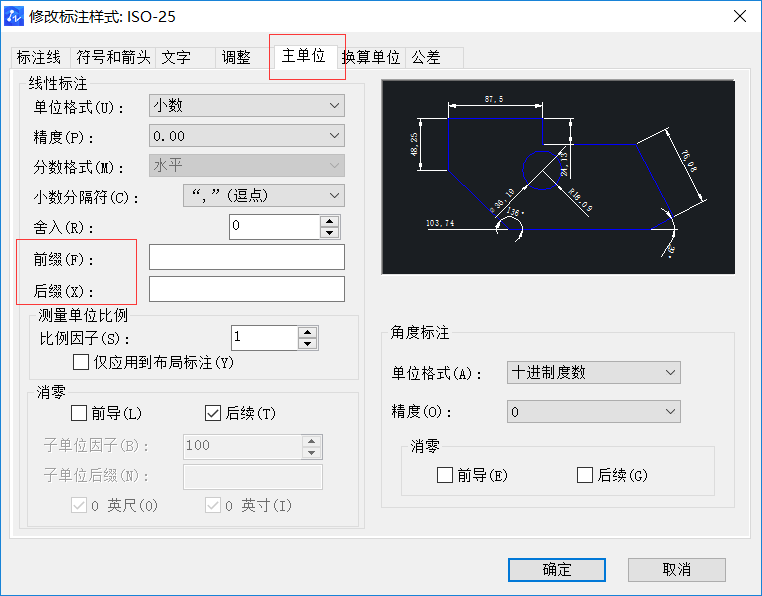

3、修改標注樣式對話框可以修改各個選項的屬性值，本篇只講主單位。選擇“主單位”，即可進行前綴和后綴添加，如下圖所示。
4、添加完成后，點擊確定返回圖紙，這時候會跳轉回【標注樣式管理器】主彈窗，我們可以在預覽窗口中看到標注文本已經添加好了前后綴，之后點擊【關閉】按鈕即可，返回圖紙則會看到自己添加的前綴和后綴。
今天關于CAD圖紙標注添加前后綴的方法就分享到這里，方法比較簡單，相信大家都能掌握。學習CAD制圖的小伙伴們，有需要的可以自己試著來操作一下。
