CAD如何填充圓環？
圓填充時，我們經常把整個圓都填充滿，就達不到環形填充，但是我們可以運用孤島填充來達到環形填充的效果。孤島填充是填充的一種，它可以檢測到填充區域的閉合區域，區域必須是閉合的，不然孤島填充是無效的。下面我們來看看它怎么用吧！

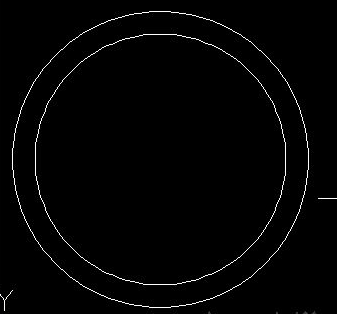

1.我們以下圖圓環為例：
2.我們輸入填充命令符“hatch”，進入填充菜單。
3. 然后我們進行最關鍵的一步，把“孤島監測”勾選上，然后選擇里面的“普通”；如果只填充圓環外的區域，可以選擇“外部”；同時，我們點擊選擇對象，把兩個圓選上，右鍵，確定。
4.這樣就達到圓環填充的效果了。
