CAD圖案填充命令bhatch
在中望CAD圖案填充命令命令：bhatch（CAD圖案填充快捷bh）菜單：常用-繪制-圖案填充.
圖案填充可以在工程制圖中使用很廣泛，主要用來表示剖切面、材料等等。用戶可根據要求和使用習慣，進行適當?shù)膱D案填充。
中望CAD中操作步驟：
1) 命令：bhatch

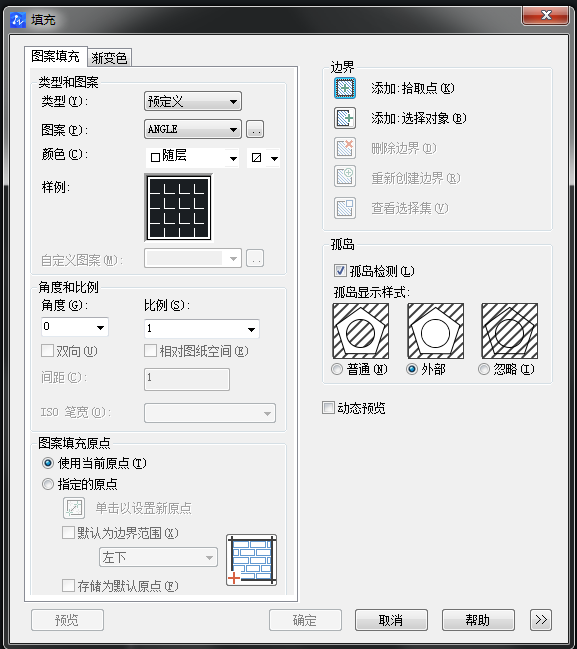

執行圖案填充命令，打開圖案填充編輯框（如圖1）
2) 在類型和圖案的圖案下拉框中選擇合適的圖案（如ANSI31）
指定填充圖案
3) 在角度和比例中選擇合適的角度和比例
指定填充圖案的角度和比例
4） 在選取邊界中點擊【添加：拾取點】，點擊填充范圍空白處選取填充區域，可連續選取；或者點擊【添加：邊界】，點擊填充范圍邊界選取填充區域
5） 點擊預覽，查看填充效果，若填充效果理想，點擊確定，完成填充。
該命令在中望機械cad中也適用
