“overkill”命令的用法
我們在用CAD繪圖時，線條重復，不細看是看不出的，但是在繪圖中，我們難免會畫多線條，那我們該怎么去刪除呢？這時我們就可以用到“overkill”命令啦！

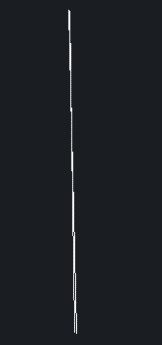

1.首先，我們打開CAD軟件，以下圖為例刪除重復線。

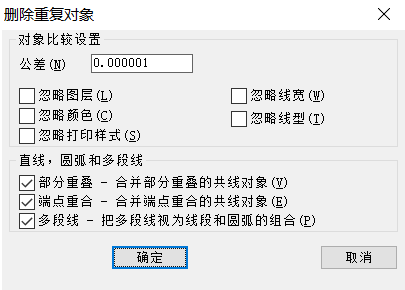

2.輸入“overkill”命令，回車。就會彈出“刪除重復對象”的對話框。
3.如果我們單擊確定這時會發現把兩條直線識別出來了，但沒有刪除是怎么回事？

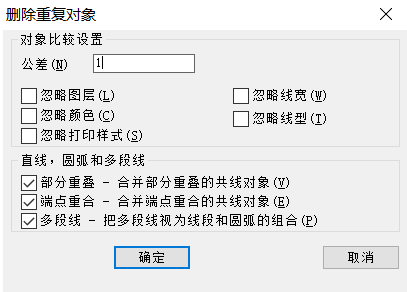

4.這就是精度問題啦！我們眼睛看到的是重復的線段，電腦識別出來就會是兩條不一樣的線段，我們只需要把公差調大就可以了。
5.這樣重復對象就刪除了。
