前面我們學過了怎么用CAD畫魚，今天就來學習下怎么畫三維小鳥吧。具體教程如下：

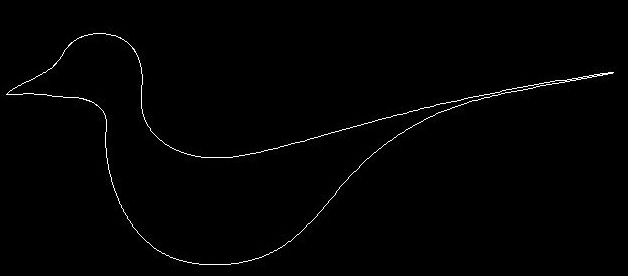

1.先畫兩條樣線描繪出小鳥的大致輪廓。

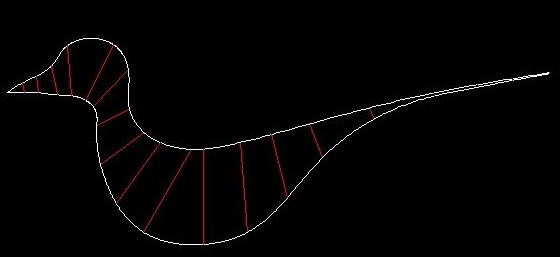

2.用畫線的方式來確定截面分段數。

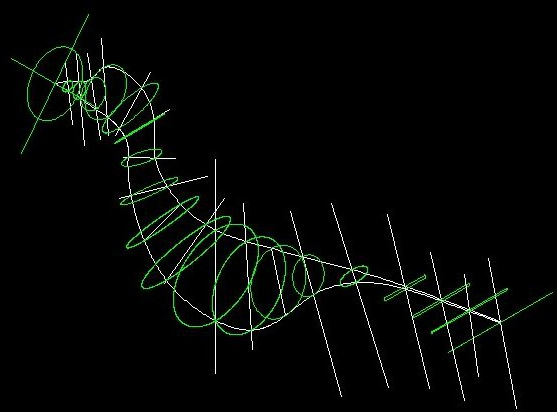

3.如圖，用點、圓、橢圓、倒角矩形創建放樣所需要的截面。

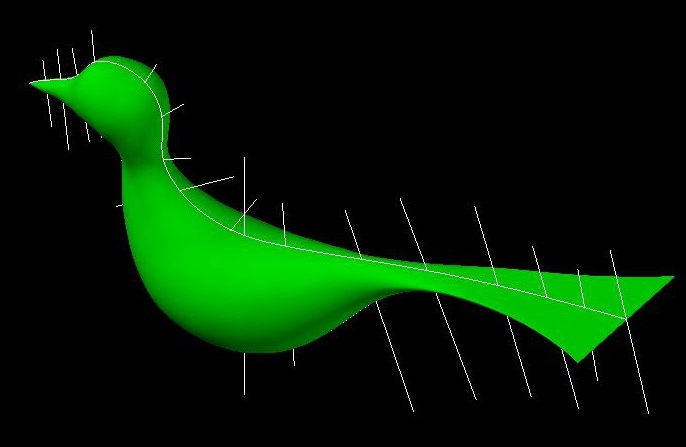

4.選擇第一步中繪制的小鳥輪廓為導向線進行放樣，截面依次選取上一步的點、圓、橢圓和矩形。

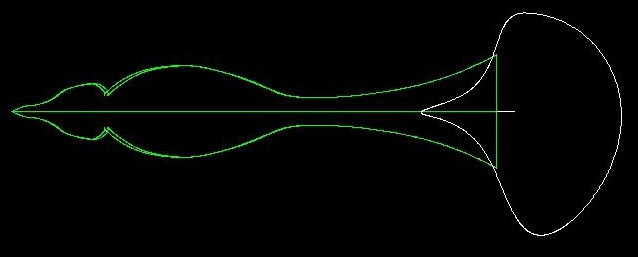

5.打開二維線框模式，在俯視圖中畫一個閉合的樣條線，拉伸成實體，使其與小鳥尾部相交；并實行布爾運算刪除上一步的白色實體，這樣就完成小鳥的尾部形狀繪制啦。

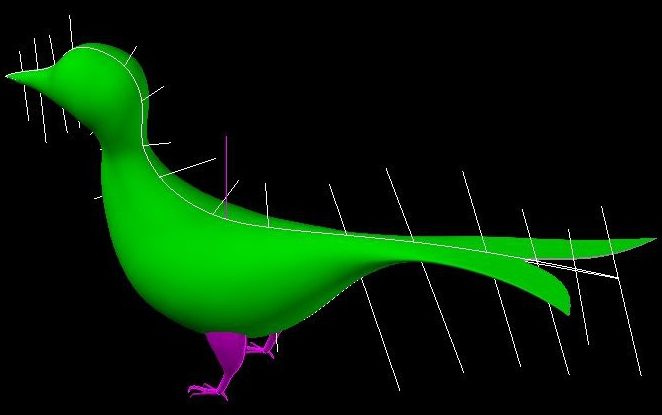

8.繪制小鳥腳的輪廓線，重復上面的操作（畫線確定截面、放樣），合并實體半倒角。

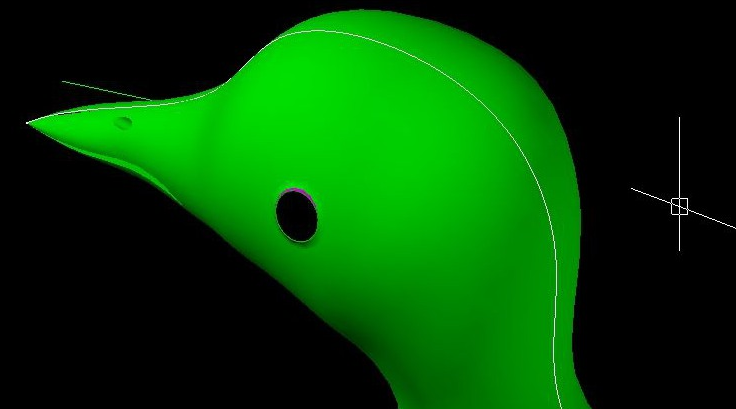

9.繪制兩個同心球體抽殼并執行差集命令得到小鳥的眼睛，畫一平面拉伸差集得到嘴巴，并用圓柱執行差集得到小鳥的鼻孔。

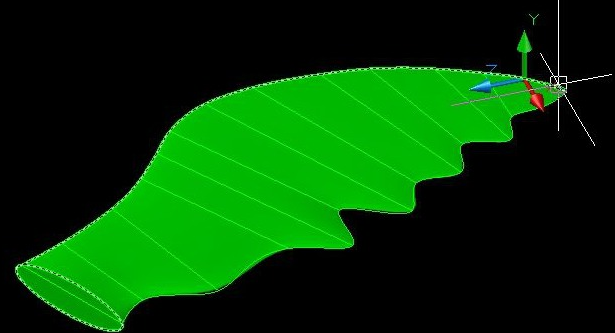

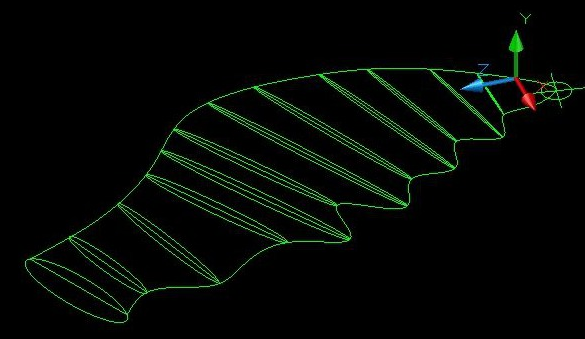

10.在俯視圖中利用樣條線繪制出翅膀的形狀并進行分段，創建放樣截面，得到翅膀的形狀如下。

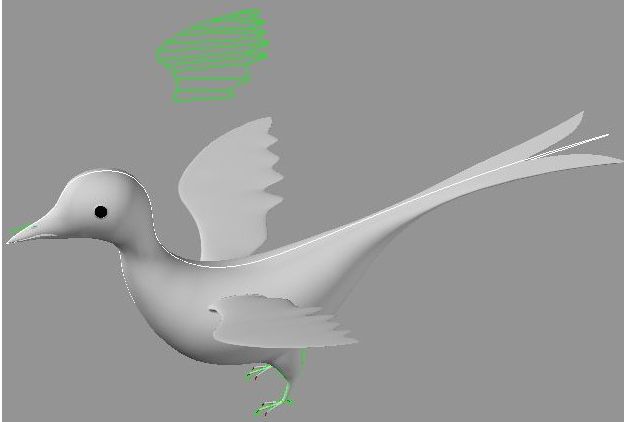

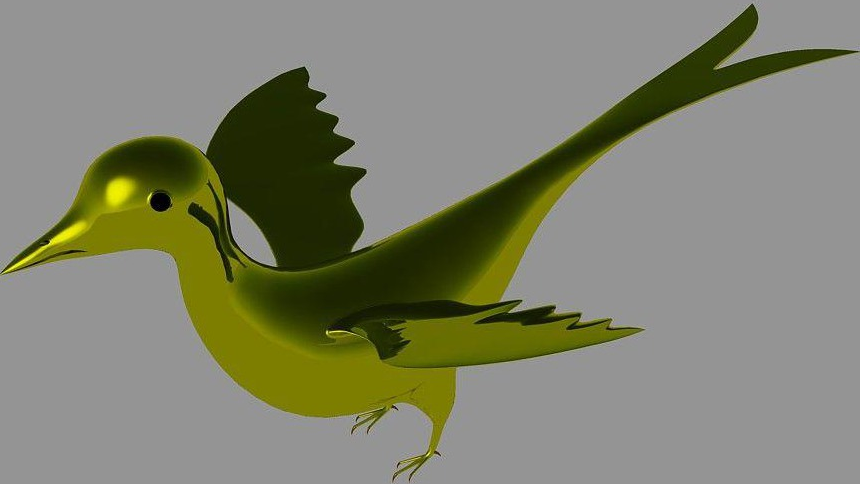

11.移動翅膀到合適的位置并執行鏡像，合并實體，建模就完成啦?？梢栽龠M(jìn)行渲染給小鳥涂上喜歡的顏色哦~
