CAD三維繪圖環境默認的坐標系X、Y、Z軸的方向是確定的，那么用戶可以不可以自行定義坐標系的方向呢？下面小編就來介紹一下相關的操作方法。
1、 首先，大家打開中望CAD軟件
2、 在命令窗口輸入UCS，回車，命令欄顯示與操作如下：

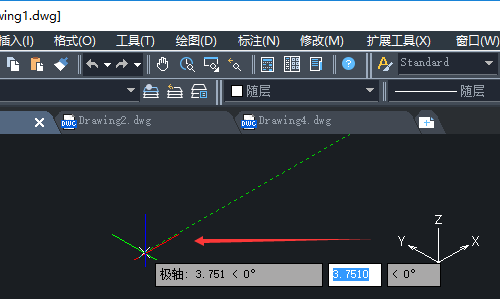

3、 【指定UCS的原點】：使用一點、兩點或三點定義一個新的UCS。若指定單個的點1，則當前的UCS原點將會移動，但不會改變X、Y、Z軸的方向；點擊回車之后，坐標系會移動到相應的位置

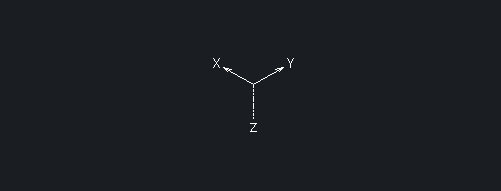

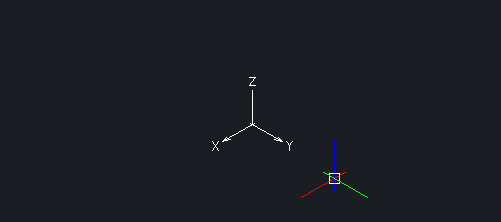

4、 如果指定一個點之后，繼續指定X軸通過的點2，接受原坐標系X軸為新坐標系的X軸；若繼續指定XY平面通過的點3以確定Y軸或者直接按回車鍵，接受圓坐標系XY平面為新坐標系的平面，根據CAD坐標系右手法則，則相應的Z軸也同時確定；如下所示，可以設置不同方向的坐標系
