CAD三維怎么轉成二維圖紙
CAD是設計人員進行設計工作的重要設計工具，那在CAD的使用過程中，大家知道怎么把三維圖紙轉換成二維圖紙嗎？
下面跟著小編一起來看下具體的方法操作吧

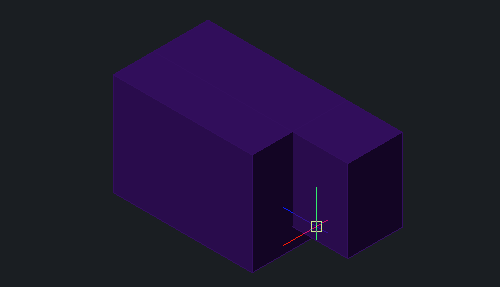

1、首先，大家打開中望CAD軟件，打開含有三維圖紙的文件

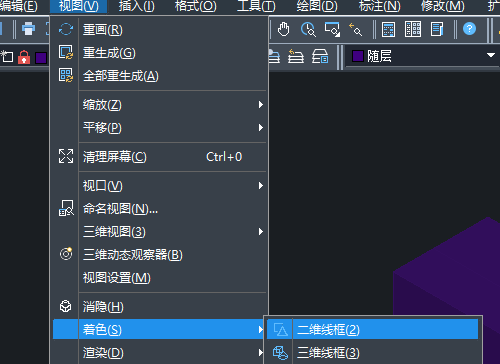

2、點擊界面菜單欄上的“視圖”-“著色”-“二維線框”按鈕

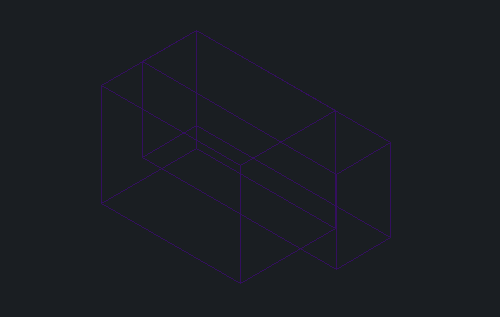

3、新建一個布局，就能夠看到西南等軸測的一個二維圖，如下圖所示

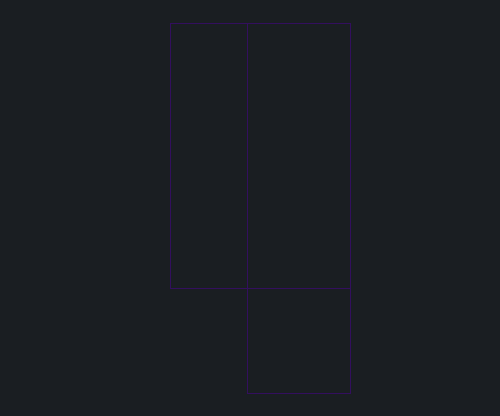

4、返回CAD軟件的模型，點擊“視圖”-“三維視圖”-“俯視”按鈕，就能夠看到俯視的二維圖形文件，這樣三維圖紙就轉為二維圖紙了
5、當然大家也可以點擊“視圖”-“三維視圖”-“主視”/“左視”/“右視”等按鈕，切換不同方向的二維圖紙，并保存至不同的布局里
大家學會了嗎？趕快下載中望CAD軟件來試試吧。
