CAD怎么繪制多邊形并求面積周長
CAD找那個繪制一個復雜的圖形，想要求a、b、c尺寸，紅色五邊形周長，陰影面積，下面我們就來看看詳細的教程。

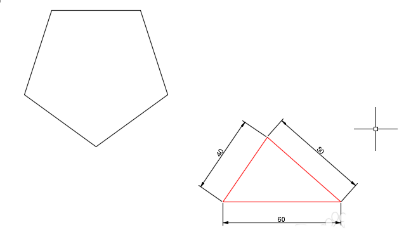

1、打開中望CAD，新建一個新文件。繪制任意大小五邊形（有1頂點在五邊形豎直中心線下方）。
2、繪制邊長為40、50、60的三角形。

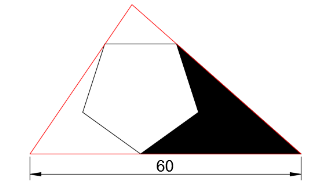

3、偏移三角形的邊到題目中五邊形對應的頂點上，并通過繪制補助線、修剪、延長等整理圖形結果如下圖。
4、按三角形水平邊尺寸為60縮放圖形。
5、填充與所要求繪制圖形中相對應的陰影。

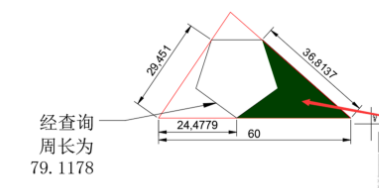

6、標注所求尺寸，查詢陰影面積，查詢五邊形周長。
結果：a=29.4510 b=24.4779 五邊形周長=79.1178 陰影面積=313.4152
以上就是CAD復雜圖形標注求周長求面積的教程，希望大家喜歡，請繼續關注中望CAD官網。
