CAD怎么用縮放命令來放大圓形
CAD怎么用縮放命令來放大圓形？CAD繪圖時,我們需要將某個圖形按比例放大或縮小,這時候需要用到CAD中的縮放命令。cad中使用縮放命令按比例縮放圖形很方便，那么今天我們就來看看cad縮放圖形的教程。

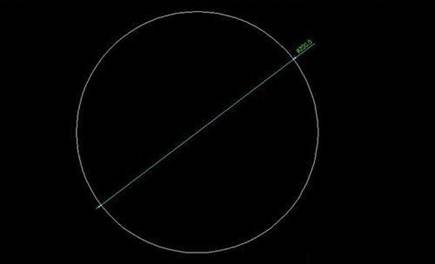

1、打開cad繪圖軟件，新建一個繪圖界面，畫一個直徑為200的圓，使用縮放命令來將直徑為200mm的圓擴大成直徑為400mm的圓，如圖所示。

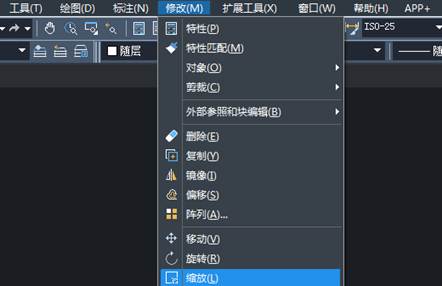

2、在菜單中找到“修改”，下拉找到“縮放”，如圖所示。

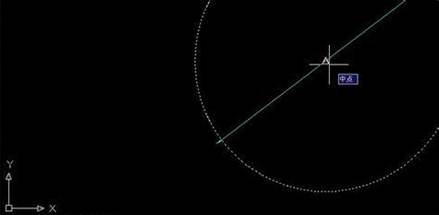

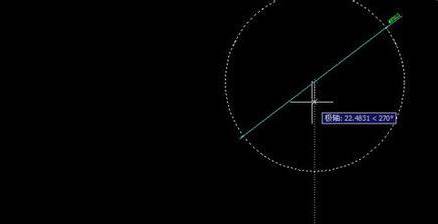

3、點“縮放”命令，出現“選擇對象”，我們選擇繪制的圓。回車，出現“指定基點”，選擇圓心為基點。
5、回車，出現“指定比例因子或”，寫2，即把圓擴大2倍。

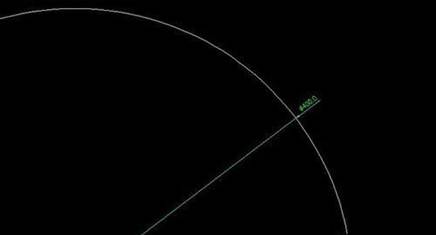

6、回車，我們就把原來直徑為200mm的圓擴大成直徑為400mm的圓了。
注意事項：
比例因子的不同，對應的圖形擴大或者縮小的比例不同。
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD布局
