CAD中常常遇到倒直角命令，那cad怎么繪制倒直角圖形呢？繪圖中倒直角命令必很常用，相同的還有倒圓角命令，那倒直角入刑該怎么繪制呢？今天小編來給大家介紹倒直角圖形的操作方法，下面是詳細的教程。

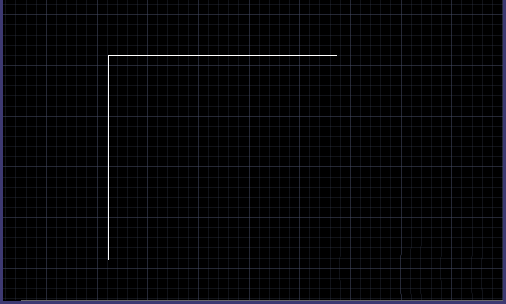

1、打開CAD軟件，繪制一個直角，如圖所示。

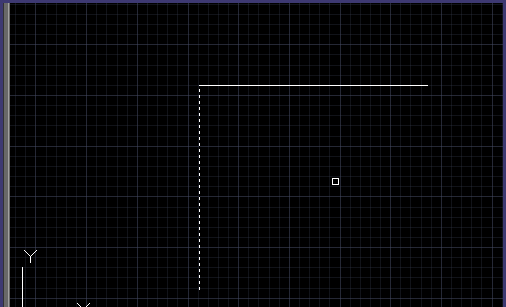

2、選擇倒角，或者在命令欄處輸入快捷鍵【CHA】。選擇第一條直線，會出現三個選項，先介紹【距離】
3、這里會讓你輸入第一個距離，我們輸入500

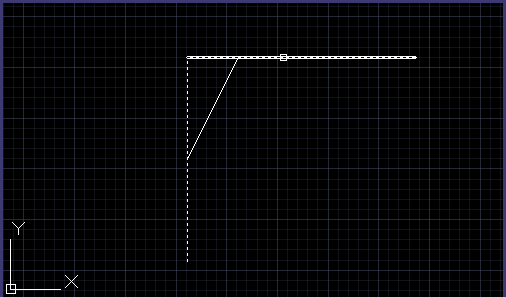

4、然后是第二個倒角距離，點擊第二條直線，我們輸入250

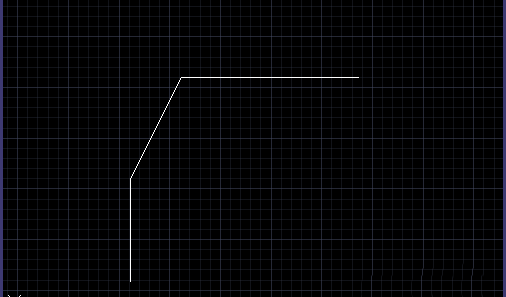

5、就可以完成倒直角
以上就是通過倒角命令繪制的倒直角圖形，另外我們還可以通過角度命令來操作，感性趣的同學可以研究一下。
