CAD怎么畫酒架？cad中想要設計一款酒架，該怎么設計呢？今天我們來看看CAD繪制酒架的操作方法。
1、打開CAD軟件，在cad上畫一個框（快捷鍵REC），然后在屏幕上隨意點一個點。再點擊鍵盤“D”，填寫尺寸。例如1000*500。

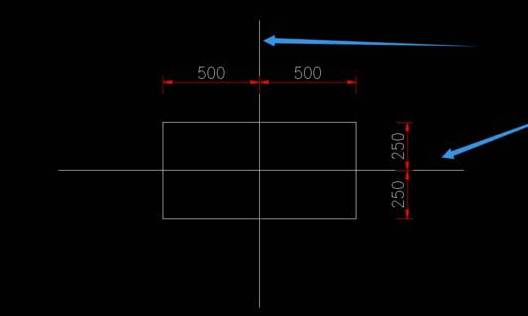

2、然后從框中間，畫中心線。如下圖。

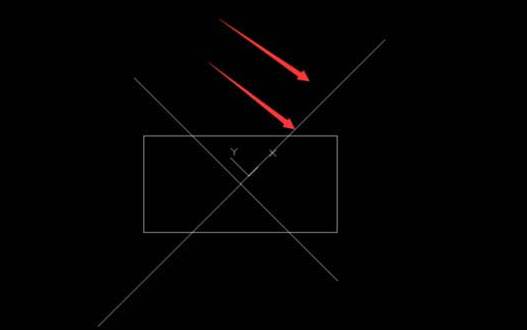

3、然后以將兩條中心線，以交接點，旋轉（快捷鍵RO）45°。

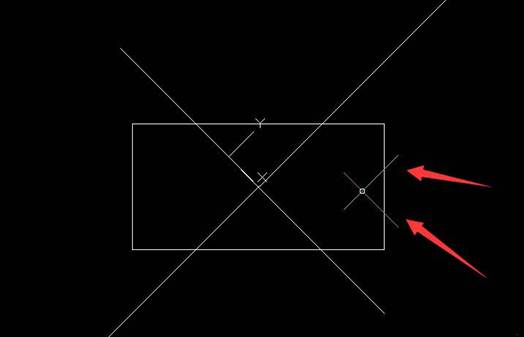

4、因為涉及酒架板件的厚度，這里以18mm板材厚度為例。然后修改“管理用戶坐標”，快捷鍵ucs。在模型里面，點解任意一條斜線，點擊兩處不同位置（同一斜線上），再點擊上方任意一個位置。確定“管理用戶坐標”完成。

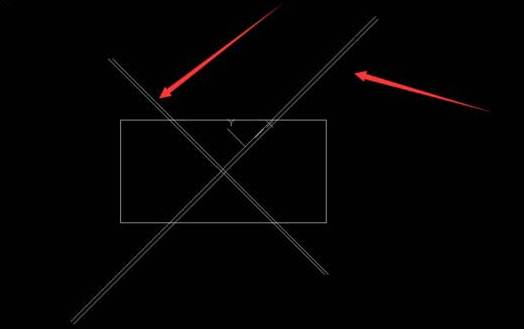

5、然后將其中一條線“移動”（快捷鍵m）9mm，再“復制”（快捷鍵CO）18mm。如下圖

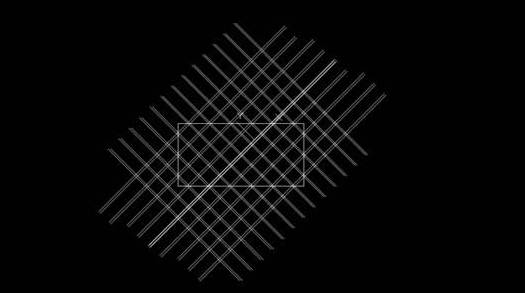

6、然后左邊的斜線也一樣復制，再將所以的線，（以內空為100*100）復制整個框內。如下圖。在復制所的線時，鼠標“管理用戶坐標”依舊要保持45°角。復制數據填寫118。

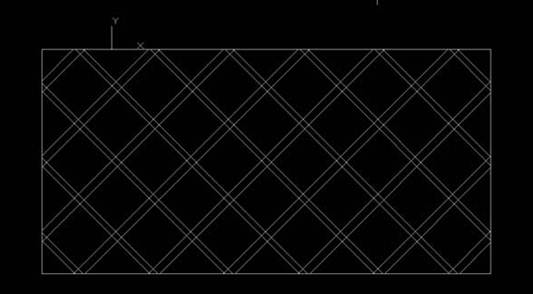

7、接下來，就是將四周多余的線，剪切(快捷鍵為TR)掉。
這樣就酒架就繪制完成了，大家可以著手畫一下。
