CAD怎么設計一款歐式門平面圖?

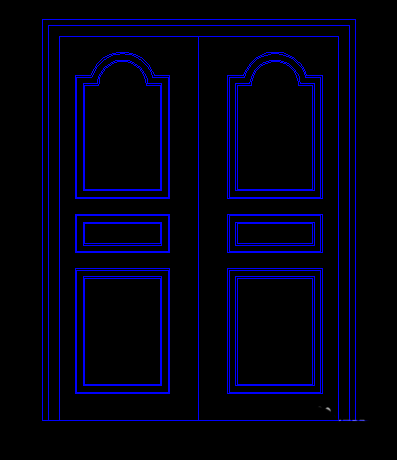

歐式門相比于普通的門的畫法較為復雜，因為它的門板上有較多復雜的線條。下面我們看看歐式門的簡單畫法，以雙扇門為例。
1、首先繪制門套，高為2250，寬度為1900。調用偏移命令，將線段依次向內偏移40,70。
2、在線段中間繪制一條垂直線。
3、調用矩形命令，繪制尺寸為600*780矩形，并移動到相應位置。
4、將矩形向內偏移10,40,10。
5、以線段中心繪制一個半徑為210的圓。
6、依次向內偏移10,40,10，并調用修剪命令進行修剪。
7、按上述方法繪制下面的造型。
8、通過鏡像的到另一側的圖形，歐式門繪制完成。
過程是不是挺簡單的，大家可以嘗試一下。
