CAD繪制鋼釘的畫法
如何在CAD中繪制一顆逼真的釘子呢,下面是繪制的詳細教程。

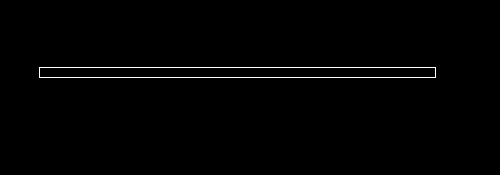

1、轉主視圖,畫長90,高2.4的矩形
2、將矩形分解,一側短邊向內偏移2,一側短邊向內偏移8

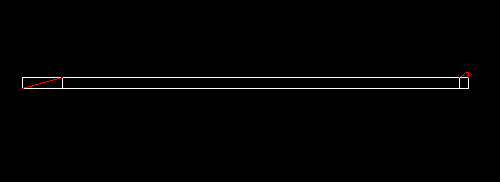

3、沿矩形畫如下圖的線條

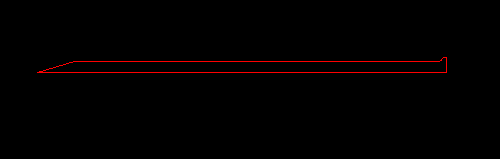

4、修剪、刪除多余線條,并面域圖形

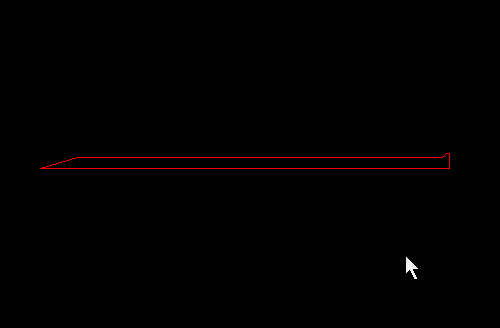

5、沿下邊直線旋轉圖形,并轉西南等測軸視圖

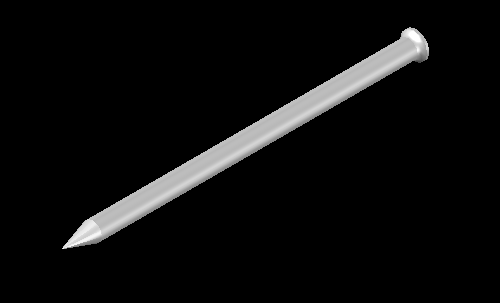

6、先將圖層顏色改成白色,再轉真實視覺樣式
以上就是繪制一顆逼真釘子的方法了,有興趣的朋友都可以動手試試!
