CAD坐標標注一般用于沖壓模具，鈑金件圖紙標注，這樣標注的方法清晰。下面就分享下具體標注的方法及含義，以矩形為例，參考下圖。
第一步：輸入命令UCS,將坐標原點移動矩形左下角，按下圖操作。
第二步：單擊標注——坐標標注，或者采用快捷鍵：DOR。

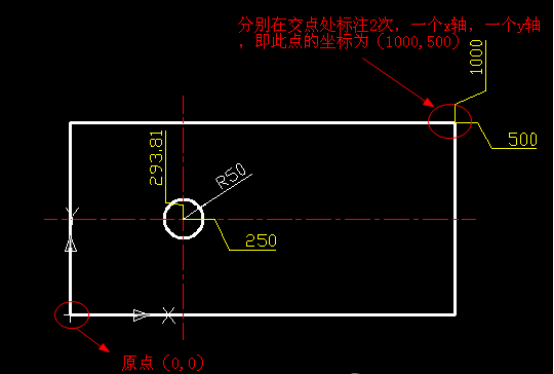

第三步：對圖形進行標注，每個交點進行標注2次，一個位x軸數值，另一個為Y軸數值，如下圖所示。
以上，是我們提供的參考的解決方式。
