CAD拱形門怎么畫
在CAD繪圖中，我們常用弧線多段線來畫門，那么拱形門怎么畫呢？

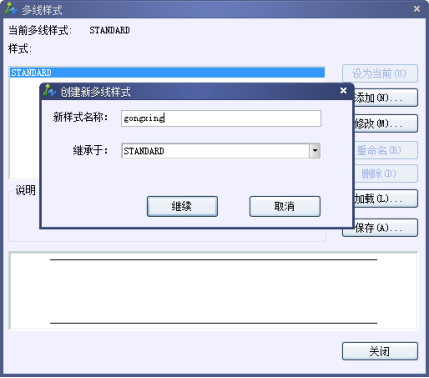

1.先點擊菜單欄上的【格式】>【多線樣式】，就會彈出【多線樣式】對話框
點擊【添加】，彈出【創建新多線樣式】對話框后按“繼續”按鈕。

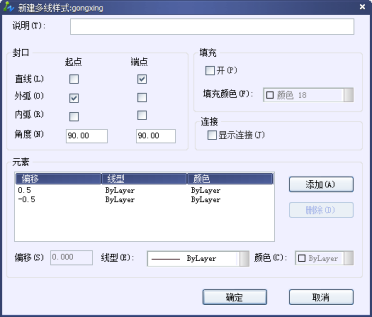

2.在彈出【新建多樣式】對話框里面勾選“外弧起點”和“直線端點”兩個對話框，按確定。
3.在菜單欄里面選擇【繪圖】>【多線】命令，啟動多線命令來繪制拱形
4.在命令行輸入S，按Enter鍵，輸入多線比例500，按Enter鍵
5.指定下一點，輸入650，表示拱高650，按Enter鍵。就可完成拱形的繪制了
命令行操作提示如下。
命令: MLINE
當前設置: 對正 = 上，比例 = 20.00，樣式 = GONGXING
指定起點或 [對正(J)/比例(S)/樣式(ST)]:s （選擇比例樣式，按Enter鍵）
輸入多線比例 <20.00→: 500 （輸入拱形寬度，按Enter鍵）
指定下一點: 650 （拱形高度，包括上部半個圓的高度，其直徑為500，按Enter鍵）
指定下一點或 [放棄(U)]: （按Enter鍵結束繪圖操作）
以上就是本篇文章的全部內容了，大家學會了嗎，趕快下載中望CAD試試吧。
