CAD如何創建定距等分點
除了可以將圖形定數等分外，還可以將圖形定距等分，即對一個對象以一定的距離進行劃分。輸入并執行MEASURE【ME】命令，便可以在選擇對象上創建指定距離的點或圖塊，將圖形以指定的長度分段。
命令啟動方法如下：
菜單欄：“繪圖”>“點”>“定距等分”如圖1

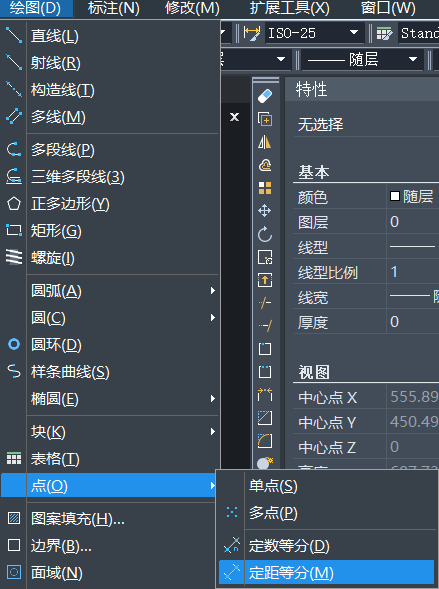

圖1
【練習】定距等分線段
（1）輸入并執行MEASURE命令，當系統提示“選擇要定距等分的對象：”時，單擊選擇上方線段作為要定距等分的對象，如圖2
（2）當系統提示“指定線段長度或[塊(B)]：”時，輸入要指定的長度，如圖2然后按空格鍵結束操作，效果如圖3

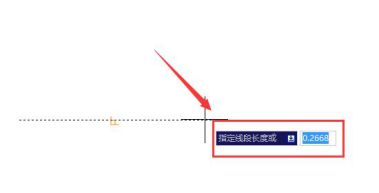

圖2

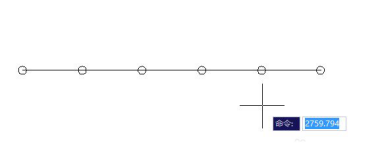

圖3
