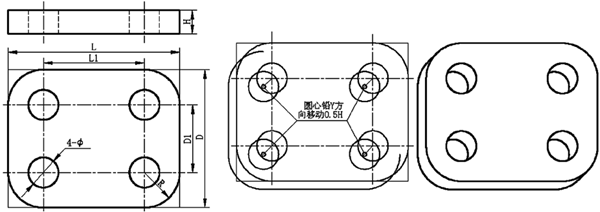

軸測圖是一種在二維空間表達三維圖形三維效果的好方法，它屬于平面圖形，但是三維尺寸顯示，具有立體感，我們在報紙、網頁常見的三維圖像很多都軸測圖。雖然它不可以直接拿來測量（為了三維效果，尺寸做了變化），但是可以用來作為輔助視圖。
軸測圖一般分為兩種，根據與選定的軸測投影面的夾角關系，分為正等軸測圖和斜等軸測圖。

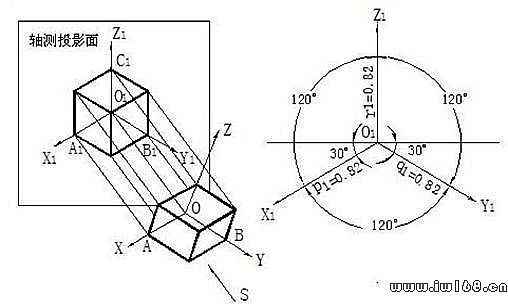

正等軸測圖，由投射線方向垂直于軸測投影面所得的圖形。正等測圖軸間角均為120度。

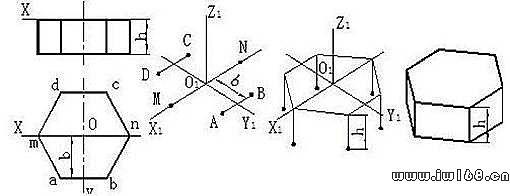

斜軸測圖是投射線方向傾斜于軸測投影面所得的圖形。斜軸測圖中，X、Y軸垂直，為90度，與Z軸夾角均為135度。
