使用CAD的人們在工作的情況下，不多不少都會需要用到螺旋線，那么要怎么操作才能繪制出螺旋線呢？具體操作可以看看下面：
打開CAD——輸入“HELIX”命令，或者在菜單欄“繪圖”中點擊“螺旋線”——打開了螺旋線繪制功能后，在繪制窗口空白處點擊需要繪制螺旋線的點——輸入需要的底面圓半徑，或直接移動鼠標

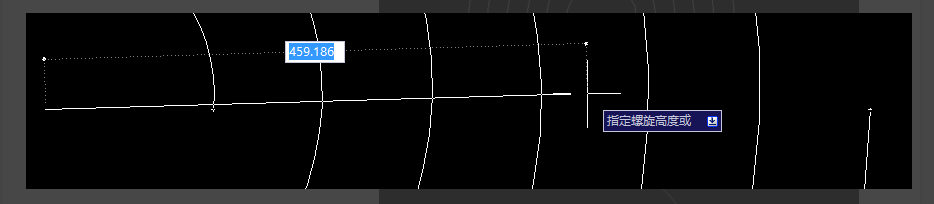

——輸入需要的頂面圓半徑，或直接移動鼠標——輸入“T”，修改需要的圓圈數——回車——輸入螺旋圈的高度，或直接移動鼠標

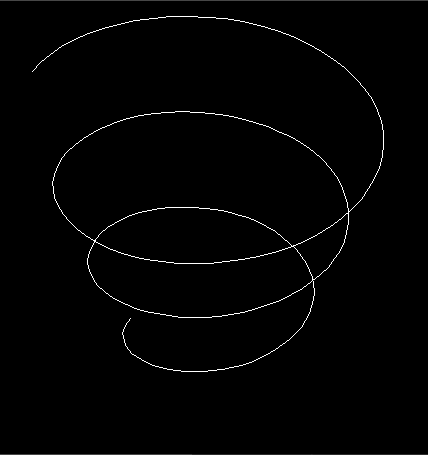

——點擊繪圖區域，即可
