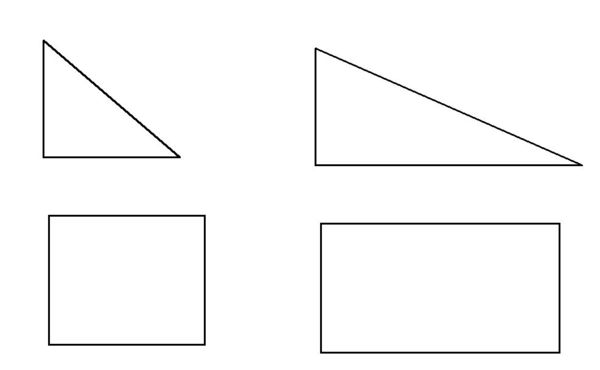

在使用CAD繪制圖紙，在修改圖紙的時候根據實際需求需要將圖形沿某一個方向壓縮，而與該方向垂直的方向上不做變化（如圖）。那么這個操作是否能夠?qū)崿F(xiàn)呢？如果可以實現那么具體操作步驟又是如何的呢？
這個操作是可以實現的。可以參考以下步驟：
首先，需要將待壓縮文件做成塊；接著依次選擇：插入——塊——選擇剛剛新建的塊——設置X及Y的比例（例如X為0.5，Y為1）——確定——在繪圖區合適的地方插入塊
完成操作后就會得到一個Y方向上保存不變，而X方向縮小一倍的新塊。
因此，只需要根據需要修改比例參數即可實現單方向的壓縮或拉伸。
