CAD怎樣根據坐標數據繪制三維多段線
在CAD的三維繪圖工作中，依據坐標數據繪制三維多段線是一項極為關鍵的技能。無論是構建復雜的機械零件模型，還是進行建筑結構的三維設計，精準繪制三維多段線都能確保模型的準確性與精細度。比如在機械設計里，繪制零件的三維輪廓；或是建筑設計中，勾勒出建筑物內部復雜的管道線路等，都離不開這一操作。然而，不少CAD使用者對依據坐標數據繪制三維多段線的流程并不熟悉，下面將為大家詳細介紹具體方法 。
問題描述：
在已有三維點坐標數據的情況下，如何將數據導入到CAD并做成三維多段線？
步驟指引：

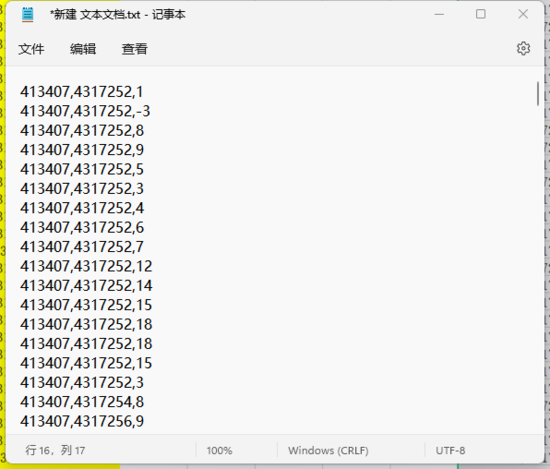

1.將坐標數據整理，按照【X坐標,Y坐標,Z坐標】的形式，形成文本文檔，如下圖所示。選擇數據，【Ctrl+C】進行復制。

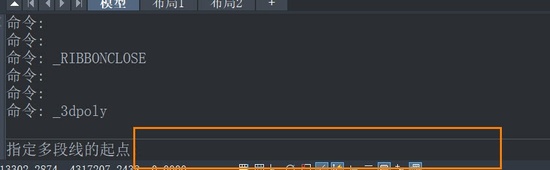

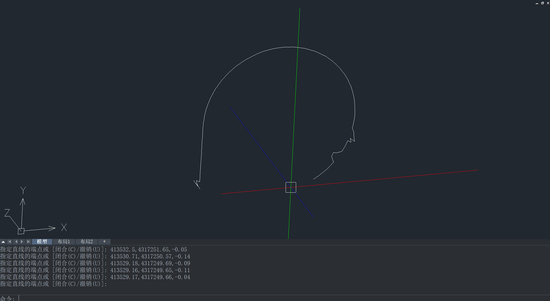

2.點擊菜單【工具-三維多段線】（【3DPOLY】命令），在命令欄里直接粘貼復制好的數據，就會自動生成三維多段線了。
本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
